شرح وتحليل بسيط حتى تاخذ فكره كامله لكل ماله علاقة بوصلات rs232

[صلاح البوشى]

بسيط , وتحليل

شرح وتحليل بسيط حتى تاخذ فكره كامله لكل ماله علاقة بوصلات rs232

شرح وتحليل بسيط حتى تاخذ فكره كامله لكل ماله علاقة بوصلات rs232


تحية طيبة وبعد






أحبكم في الله
اخواني الاعزاء اقدم لكم اليوم

شرح وتحليل بسيط
حتى تاخذ فكره كامله لكل ماله علاقة بوصلات RS232

وكيفية التعامل معها , وافضل استفادة منها , وكذلك ترتيب وصلاتها لمعظم الاجهزة

المعروفة , اعلم انه قد تم طرح كثيرا من المواضيع فى هذا الشأن ولكن مازالت هناك

بعض الحلقات المفقودة والتى يختلف على الاعضاء فهمها والتى لا يزال التساؤل فيها

مستمر حتى الآن لذلك سأرفق صور بقدر المستطاع مع كل جملة او معلومه جديدة حتى

يتيسر على الاعضاء الجدد مصراوى سات وكذلك سنتناول الموضوع فى شكل سؤال

وجواب حتى نحصر كل الافكار فلنبدأ

وبسم الله نبدأ

سؤال : ما هو rs232 ؟

هو عبارة عن مدخل لنقل واستقبال البيانات موجود فى كل

أجهزة الكمبيوتر بلا استثناء

وممكن ان نطلق عليه مجازا لقب (الجيل القديم لوصلات الUSB)

أحب أن أوضح أكثر.


(وتكون بهذا الشكل)



سؤال : نسمع كثيرا عن أهمية ال RS232 فى تحديث اجهزة

الريسيفر ولا نعلم كيفية الاستفادة منه ؟

سنجده مدخل RS232 خلف اجهزة الريسيفر مباشرتا

(مدخل بهذا الشكل)




اذا كل ما نحتاج اليه هو توصيل مدخل RS232 الموجود

بالكمبيوتر وسنطلق عليه اسم (ال Mail) أو (الذكر)بالمدخل

الآخر الموجود فى الريسيفر وسيكون هذا عن طريق وصلة ذات

طرفين (Femail) وباللغة الدارجه (نتايه)

(وتكون بهذا الشكل)









سؤال : اشترينا وصلة RS232 ولم تنجح محاولة تحديث الريسيفر فلماذا ؟

هنا يجب ان نفهم اولا ترتيب ربط الPins داخل الوصلة حتى

يتثنى لنا ترتيبها بأنفسنا كى تتوافق مع الريسفر فى ارسال

واستقبال البيانات .

(انظر لهذا الشكل)




الوصلة تحتوى على 9 اطراف وقمت بوضع تسمية لكل طرف

على حده لمعرفة وفهم وظيفته

الطرف الأول : وظيفته التعرف على الإشارة

الطرف الثانى : وظيفته استقبال البيانات

الطرف الثالث : وظيفته إرسال البيانات

الطربف الرابع : وظيفته انهاء ارسال او استقبال الاشارة

الطرف الخامس : وظيفته طرف ارضى

الطرف السادس : وظيفته تهيئة البيانات للإرسال او الاستقبال

الطرف السابع : وظيفته طلب الإرسال للبيانات

الطرف الثامن : وظيفته التجهيز للإرسال

الطرف التاسع : وظيفته مؤشر لدائرة التوصيل

الآن تعرفنا على وظيفة كل طرف على حده ولعمل وصلة

التحديث يجب ربط هذه الاطراف بترتيب معين سنتناوله لاحقا ..

سؤال : قمنا بعمل الوصلة عن طريق توصيل 2 مع 3 والعكس

و5 مع 5 ولم يفلح التحديث فلماذا؟

السبب أن هذا الترتيب لا يتوافق مع كل اجهزة الريسيفر وقبل

عمل الوصلة يجب معرفة نوع الريسيفر المراد تحديثه والآن

انظر الى الترتيب التالى واختر اي الترتيبات يتوافق مع جهازك

حتى تقوم بعمل وصلة تتوافق معه .

اولا نقص الوصلة لنقوم بترتيبها بأنفسنا وبهذا ستنقسم الى

جزئين كل جزء منهما يحتوى على طرف به

(نتايه) والطرف الآخر( 9 )اسلاك


(الترتيب الأول)

وهو الشائع والمتعارف عليه لدى الجميع وفيه نقوم بوصل

الطرف رقم 3 من الجزء الأول مع الطرف رقم 2 من الجزء الثانى

و الطرف رقم 2 من الجزء الأول مع الطرف رقم 3 من الجزء الثانى

و الطرف رقم 5 من الجزء الأول مع الطرف رقم 5 من الجزء الثانى

ونقص باقى الاسلاك ثم نقوم بتغليف التوصيلة جيدا على هذا النحو ولكن مهلا

((هذا الترتيب يتوافق مع الأجهزة الآتية))


Topfield
Astra
Dansat
Zinwell 8111 Zdk
Strong
Starvision
Arion
Besat
Qmax
Humax
Citizen
StarSat
Crown
Powersky

















توصيل الريسيفر بالكمبيوتر عن طريق وصلة السيريال RS232 وتوضع في المكان المحدد بالشكل التالي:






(الترتيب الثانى)


الطرف رقم 2 من الجزء الأول مع الطرف رقم 2 من الجزء الثانى

و الطرف رقم 3 من الجزء الأول مع الطرف رقم 3 من الجزء الثانى

و الطرف رقم 5 من الجزء الأول مع الطرف رقم 5 من الجزء الثانى

ونقص باقى الاسلاك وهذا الترتيب متوافق مع الأجهزة
Fortec Life Time
Qmax 999
TopSat


(الترتيب الثالث)

الطرف رقم 1 من الجزء الأول مع الطرف رقم 1 من الجزء الثانى

الطرف رقم 3 من الجزء الأول مع الطرف رقم 2 من الجزء الثانى

و الطرف رقم 2 من الجزء الأول مع الطرف رقم 3 من الجزء الثانى

و الطرف رقم 5 من الجزء الأول مع الطرف رقم 5 من الجزء الثانى

وهذا الترتيب متوافق مع اجهزة
Mutech


(الترتيب الرابع)


الطرف رقم 3 من الجزء الأول مع الطرف رقم 2 من الجزء الثانى

و الطرف رقم 2 من الجزء الأول مع الطرف رقم 3 من الجزء الثانى

و الطرف رقم 5 من الجزء الأول مع الطرف رقم 5 من الجزء الثانى

الطرف رقم 6 من الجزء الأول مع الطرف رقم 4 من الجزء الثانى

و الطرف رقم 4 من الجزء الأول مع الطرف رقم 6 من الجزء الثانى

و الطرف رقم 8 من الجزء الأول مع الطرف رقم 7 من الجزء الثانى

الطرف رقم 7 من الجزء الأول مع الطرف رقم 8 من الجزء الثانى

ثم نقص السلك الباقى ونقوم بالتغليف وهذا الترتيب متوافق مع أجهزة
Echostar



(الترتيب الخامس)

الطرف رقم 3 من الجزء الأول مع الطرف رقم 2 من الجزء الثانى

و الطرف رقم 2 من الجزء الأول مع الطرف رقم 3 من الجزء الثانى

و الطرف رقم 5 من الجزء الأول مع الطرف رقم 5 من الجزء الثانى

و الطرف رقم 8 من الجزء الأول مع الطرف رقم 7 من الجزء الثانى

الطرف رقم 7 من الجزء الأول مع الطرف رقم 8 من الجزء الثانى

ثم نقص باقى الأسلاك وهذا الترتيب متوافق مع أجهزة

Truman Extreme


(الترتيب السادس)


الطرف رقم 1 من الجزء الأول مع الطرف رقم 1 من الجزء الثانى

و الطرف رقم 3 من الجزء الأول مع الطرف رقم 2 من الجزء الثانى

و الطرف رقم 2 من الجزء الأول مع الطرف رقم 3 من الجزء الثانى

و الطرف رقم 4 من الجزء الأول مع الطرف رقم 4 من الجزء الثانى

و الطرف رقم 5 من الجزء الأول مع الطرف رقم 5 من الجزء الثانى

و الطرف رقم 6 من الجزء الأول مع الطرف رقم 6 من الجزء الثانى

و الطرف رقم 8 من الجزء الأول مع الطرف رقم 7 من الجزء الثانى

و الطرف رقم 7 من الجزء الأول مع الطرف رقم 8 من الجزء الثانى

و الطرف رقم 9 من الجزء الأول مع الطرف رقم 9 من الجزء الثانى

ونلاحظ هنا اننا استخدمنا كل الأطراف وهذا الترتيب متوافق مع اجهزة
Tech View




(الترتيب السابع)


الطرف رقم 3 من الجزء الأول مع الطرف رقم 2 من الجزء الثانى

و الطرف رقم 2 من الجزء الأول مع الطرف رقم 3 من الجزء الثانى

و الطرف رقم 5 من الجزء الأول مع الطرف رقم 5 من الجزء الثانى

و الطرفان رقم 6 و 8 من الجزء الأول مع الطرف رقم 4 من الجزء الثانى

ونلاحظ اننا اخذنا طرفان معا من الجزء الاول مع طرف من الجزء الثانى
وهذا الترتيب متوافق مع اجهزة

Satcruiser 301



(الترتيب الثامن)


الطرف رقم 3 من الجزء الأول مع الطرف رقم 2 من الجزء الثانى

و الطرف رقم 2 من الجزء الأول مع الطرف رقم 3 من الجزء الثانى

و الطرف رقم 4 من الجزء الأول مع الطرف رقم 1 من الجزء الثانى

و الطرف رقم 1 من الجزء الأول مع الطرف رقم 4 من الجزء الثانى

و الطرف رقم 6 من الجزء الأول مع الطرف رقم 8 من الجزء الثانى

وهذا الترتيب متوافق مع اجهزة

القديمة Satcruiser



(الترتيب التاسع)


الطرف رقم 3 من الجزء الأول مع الطرف رقم 2 من الجزء الثانى

و الطرف رقم 4 من الجزء الأول مع الطرف رقم 3 من الجزء الثانى

و الطرف رقم 1 من الجزء الأول مع الطرف رقم 5 من الجزء الثانى

وهذا الترتيب متوافق مع أجهزة
SanyoSat



ماذا عن وصلات ال RS232 التى تحتوى على طرف USB ؟

كما ذكرت انها متاحه فى الأسواق


(وتكون بهذا الشكل)


وتعمل بكفاءة ولكن ليس مع كل الأجهزة لذا ان تم تجربتها فى

التحديث ولم تفلح فنتبع الخطوات السابقة

سؤال : فى كل مره نقوم بالتحديث نضطر الى نقل الريسيفر الى

اقرب مكان للكمبيوتر حتى يمكن توصيله وبعد الانتهاء من

التحديث يتم نقله مره اخرى بجوار التلفاز فهل هناك طريقة لحل هذه المشكله؟

يمكن التغلب على هذا باستخدام مشترك ذات طرفان أحداهما

Mail

والآخر Femail

ويوجد منه أطوال مختلفة


(ويكون بهذا الشكل )
وبهذا لا نضطر لفك ونقل الريسيفر فى كل مره للحفاظ على

سلامة الConector للريسيفر

سؤال : انا استخدم وصلة الRS232 للماوس ولا يوجد

عندى مخرج آخر لوصلة التحديث ولا يوجد عندى مكان فى

البورده لإضافة كارت RS232 فما الحل

فى هذه الحاله يجب الاستفاده من مدخل ال USB باستخدام

Converter


(ويكون بهذا الشكل )




ووظيفته تحويل مدخل ال USB الى مدخل RS232 وتوجد

انواع اخرى تعطى 2 مدخل RS232

(تكون بهذا الشكل )



مع مراعاه تصنيف Com 1 و Com 2 عند التحديث وذلك

عن طريق الLouder

شراء ماذربورد من شركة جيجابايت الموديل : GA-X58A-UD7



سؤال هام
عند شراء ماذربورد من شركة جيجابايت الموديل :

GA-X58A-UD7


ولكن تفجئت في امر حيرني يوم جيت أفتح الماذربورد

ان لا يوجد بها مخرج سيريل بورت ( Com )؟؟؟؟؟؟

صور للبورده الجديده بلا مخرج كوم









صور للبورده الجديده بلا مخرج كوم









صور للبورده الجديده بدون مخرج كوم





المشكله هى دى جميع اللبورده الجديده فى الاسوق
بدون مخرج كوم



صور للبورده القديمه بفتحه الكوم

مخرج COM






هيبقى الحل ان شاء الله





تركب كارت مخرج COM
نظام التشغيل يتم التعرف على الكارت الخارجى كالمعتاد على الجهاز

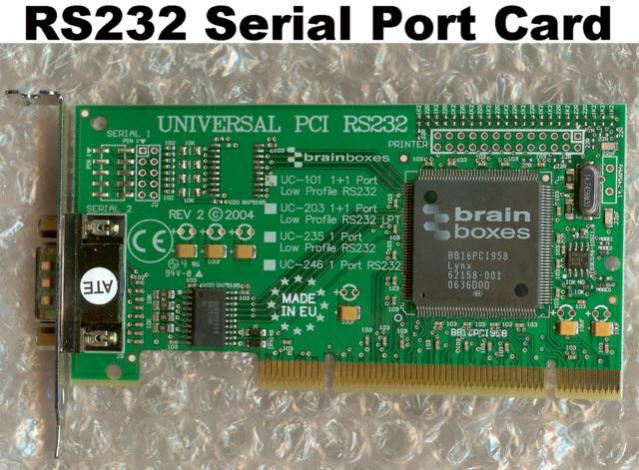

كارت مخرج 2 COM
(وتكون بهذا الشكل)
صورة الى pci series adapter
عدد المخارج فقط 2





8 منافذ سيريال

كارت مخرج 8 COM




أستطيع تركيب كابل USB To Serial





السؤال الثانى : هل يوجد مكان الى السيريل بورت للتركيب ام لا !!

واذا لا يوجد ما هو الحل ؟

هيبقى الحل ان شاء الله

اخوانى فى لله هذا يركب بشق pci العادي ذات اللون الأبيض

الطويل , وهو موجود على اللوحة

تضغط عليه نوعا ما وان شاء الله بتم التركيب
تركب عليه وصله السربال
بين الرسيفر و الكمبيوتر
صوره وصله السريال و أكيد الكل عارفهـــا


كثيرا إما نتيجة لسوء استخدام بجذب الكيبل بشده من الكمبيوتر وهو متصل وحدث قصر

او قطع في احد الأسلاك الرفيعة جدا في الداخل بدون ان نشعر بها او انه يوجد بعض

الأوساخ العالقة بداخل الفتحات وتسبب عدم ايصال البيانات بشكل سليم

مع العلم انه من المعروف ان ليس كل كيبل RS-232 يصلح

لكل الأغراض لذا يجب علينا اختيار الكيبل المناسب فقد تختلف

تركيبة الكيبل الداخلي للغرض المعد له سلفا فقد نجد بعض

الأجهزة لا تعمل على كيبل ليس مصنوع لها خصيصا بينما نجد

كيبل عام يصلح لعدة اغراض .

فإن كنت متاكد تماما ان الكيبل الخاص بك سليما 100%

وليس به اي عيوب ففي هذه الحالة عليك التأكد من التالي :

1. من سطح المكتب اختر جهاز الكمبيوتر My Computer

2. اضغط بالماوس الأيمن عليه ثم اختر خصائص Properties

3. ستظهر لك مثل هذه النافذة اختر منها التبويب الجهاز Device



ثم اختر إدارة الأجهزة Device Manager

تأكد جيدا انه لا يوجد لديك اي اجهزة او مكونات عليها علامة صفراء او انها متعطله

لأن هذا يدل على عدم التوافق او ان هناك ملفات ناقصة وتحتاج هذه الإجهزة الى تحديث



4 . انتقل الأن الى المنافذ ports وبكل تأكيد انك تعرف اسم المنفذ سواء كان

COM1 او COM2 الذي تقوم بشبك الكيبل به في جهاز الكمبيوتر ثم اعرض

خصائص هذا المنفذ بالضغط بالماوس الأيمن على المننفذ المطلوب .



قم بالتأكد من اعدادات المنفذ بأنها سليمه ولم يتم التعديل او التغيير فيها لأن بعض

الأجهزة تتطلب احيانا سرعات نقل عالية اكثر من 9600 بت في الثانية

فقد يجوز انه تم تغييرها او العبث بهذه الإعدادات عن ما هو افتراضي . لذا يجب علينا

اعادة الإعدادات الى الوضع الإفتراضي للمنفذ .

الكيبل الداخلي للمنفذ Com1 او Com2 من داخل الكمبيوتر
تثبيت

كارت مخرج COM

الكيبل الشريطي على اللوحة الأم



مواقع أجهزة الكمبيوتر المكتبية والمحمولة لتحميل التعاريف التي تنقصكم

مواقع تعاريف الأجهزة المحموله








COMPAQ and HP






LG





ASUS






IBM







TOSHIBA





SONY




هذا الموقع خاص بمعظم تعاريف winsdwos xp


وهذا الموقع خاص بمعظم تعاريف windwos vista


ACER







تعاريف الأجهزة المكتبية


INTEL








GIGABYTE







BIOSTAR








MERCURY








وبهذا نكون قد انتهينا من معرفة كل شىء عن كافة الوصلات

والاستفاده منها

أتمنى من الله أن يكون هناك ولو بعض الأفادة
أرجو أن أكون قد وفقت
صلاح البوشى لاستالايت

المصدر: mhiptv.org/forums

---
